硅酮耐候密封膠性能優(yōu)異,是建筑幕墻首選的接縫密封材料,但在現(xiàn)場進(jìn)行施工時(shí),由于氣候環(huán)境、溫度變化、施膠工藝等諸多因素,密封膠經(jīng)常出現(xiàn)起泡現(xiàn)象。三分靠材料,七分靠施工!硅寶科技應(yīng)用技術(shù)工程師手把手教你如何有效地避免硅酮密封膠起泡!

首都機(jī)場T3航站樓選用硅寶992硅酮結(jié)構(gòu)密封膠、硅寶998硅酮耐候密封膠
一、為什么硅酮密封膠會(huì)起泡?
1、施膠過程中裹進(jìn)氣泡
一般在項(xiàng)目現(xiàn)場進(jìn)行的硅酮耐候密封膠施工,操作環(huán)境較差,打膠的均勻性很難把握,膠縫中容易裹進(jìn)氣泡。注膠完成后會(huì)進(jìn)行膠平面的修整,修整膠縫的過程中裹入的氣體進(jìn)一步被壓縮,由于膠縫一般寬而薄,膠體未固化前,其內(nèi)部空氣的膨脹力將膠體撐起從而形成氣泡。因此建議豎縫注膠時(shí)從下向上施膠避免裹進(jìn)氣泡。
2、泡沫棒破損
密封膠出現(xiàn)起泡的現(xiàn)象中,有90%是由于泡沫棒破損造成的。填縫所選取的泡沫棒一般為閉孔型高發(fā)泡的聚乙烯泡沫棒。工人在放置泡沫棒時(shí),會(huì)使用工具進(jìn)行填充。如果選擇的工具不當(dāng),例如使用刮刀、剪刀等尖銳工具容易導(dǎo)致泡沫棒破損。此時(shí)施打密封膠,破損泡沫棒包裹的空氣容易回彈進(jìn)入密封膠內(nèi),造成密封膠在固化過程中出現(xiàn)起泡現(xiàn)象。

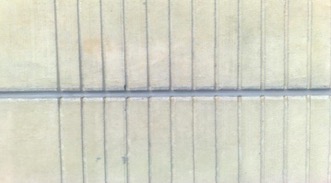

案例1:某寫字樓,其主體結(jié)構(gòu)為鋼筋混凝土框架,外圍護(hù)結(jié)構(gòu)采用半隱中空玻璃幕墻與深棕色鋁板幕墻相結(jié)合。2016年5月,該項(xiàng)目鋁板幕墻部位使用耐候密封膠,在施膠后一段時(shí)間后出現(xiàn)大量起泡現(xiàn)象。硅寶科技應(yīng)用技術(shù)工程師隨即到現(xiàn)場查看情況,并協(xié)作解決。項(xiàng)目鋁板幕墻的大部分接縫設(shè)計(jì)為16mm,而出現(xiàn)起泡部位的接縫寬度僅為12mm。經(jīng)過割膠檢查,發(fā)現(xiàn)每一個(gè)氣泡后面的泡沫棒都是破損的。現(xiàn)場查看,泡沫棒的直徑規(guī)格均為20mm,遠(yuǎn)遠(yuǎn)大于12mm的接縫寬度,工人師傅在安放泡沫棒時(shí),使用鏟刀進(jìn)行按壓導(dǎo)致破損,從而導(dǎo)致密封膠在固化過程中出現(xiàn)起泡現(xiàn)象。

解決方案:溝通施工方準(zhǔn)備不同規(guī)格的泡沫棒,滿足板片接縫寬度的變化;并且在安裝泡沫棒時(shí)避免采用尖銳工具按壓。

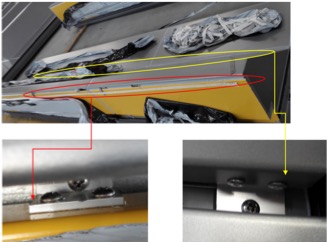

案例2:某幕墻公司加工的鋁板幕墻單元板片,在施膠后短時(shí)間內(nèi)出現(xiàn)起泡的現(xiàn)象。硅寶科技應(yīng)用技術(shù)工程師到現(xiàn)場割膠查看,發(fā)現(xiàn)膠縫中填充的密封膠還未完全固化,膠體內(nèi)部存在著鉚釘凸起的情況,并且與出現(xiàn)起泡的位置基本吻合,相應(yīng)位置的泡沫棒也出現(xiàn)明顯破損。該項(xiàng)目出現(xiàn)起泡的原因?yàn)楣と嗽谔罘排菽魰r(shí),內(nèi)部鋒利的鉚釘破壞了泡沫棒的完整結(jié)構(gòu)導(dǎo)致起泡。

解決方案:針對接縫中有凸出鉚釘部位,建議將泡沫棒進(jìn)行分段安裝,避免泡沫棒破損。
3、接縫潮濕
項(xiàng)目上經(jīng)常需要面臨的一個(gè)問題是雨季施工。如果在接縫沒有完全干的條件下施膠,太陽照射基材后溫度升高,膠縫內(nèi)的水分揮發(fā),會(huì)造成未固化的膠起泡,甚至于填縫所使用的聚乙烯泡沫棒潮濕同樣也會(huì)引起密封膠起泡。
另外,混凝土接縫用硅酮耐候密封膠使用不當(dāng),也會(huì)出現(xiàn)起泡的現(xiàn)象。混凝土相對于金屬、玻璃等基材,其內(nèi)部是多孔的結(jié)構(gòu),其間的水分完全揮發(fā)的速度較慢。盡管基材表面已經(jīng)干燥,但是仍然有大量的水分積累在混凝土內(nèi)部。如果在這種情況下打膠,當(dāng)出現(xiàn)陽光照射等升溫條件時(shí),混凝土內(nèi)部的水分揮發(fā),會(huì)導(dǎo)致未完全固化的膠體內(nèi)部起泡,甚至鼓起。

二、如何有效地避免密封膠起泡?
1、選擇高品質(zhì)硅酮密封膠
高品質(zhì)的產(chǎn)品是打造精品工程的首要關(guān)鍵因素,“硅寶998硅酮耐候密封膠”具有的優(yōu)異性能助力打造精品工程。

(1)硅寶科技國家企業(yè)技術(shù)中心擁有完善的檢驗(yàn)設(shè)備,獨(dú)特的測試手段,對硅寶998硅酮耐候密封膠產(chǎn)品進(jìn)行從原材料到成品的22道檢測工序,確保產(chǎn)品質(zhì)量穩(wěn)定;
(2)產(chǎn)品施膠后固化速度快,受外界環(huán)境的影響最小,能夠減少施膠過程中造成的起泡現(xiàn)象;
(3)獨(dú)有的性能指標(biāo),位移能力達(dá)到35級;
(4)產(chǎn)品在實(shí)踐中得到檢驗(yàn),已經(jīng)在國內(nèi)外眾多精品工程中得到廣泛應(yīng)用,例如:北京火車南站、成都成達(dá)大廈、成都新世紀(jì)環(huán)球中心、三亞鳳凰島、馬來西亞Kuala Lumpur Delta-Height Building、印度TATA Promont、澳大利亞Melbourne Pegasus Suite、印度Woxsen School of Business等。
2、按照標(biāo)準(zhǔn)施工工藝流程打膠
現(xiàn)場施膠時(shí)要求工人按照標(biāo)準(zhǔn)的硅酮耐候密封膠施工工藝流程完成打膠,避免施工過程中裹進(jìn)氣泡的問題,請參考《硅寶建筑用硅酮耐候密封膠應(yīng)用技術(shù)手冊》。
3、選擇合適直徑的泡沫棒
泡沫棒的直徑應(yīng)為接縫寬度的120%。可選擇多種規(guī)格的泡沫棒以滿足現(xiàn)場不同寬度接縫的需求,避免在泡沫棒填充的過程中因?yàn)橹睆讲贿m合造成泡沫棒破損。
4、選用合適的工具按壓泡沫棒
尖銳的工具按壓容易致使泡沫棒表面破損,膠體與破損的泡沫棒表面接觸時(shí),泡沫棒內(nèi)部釋放出的氣體充入到膠體內(nèi)從而形成小氣泡,因此不能使用尖銳的工具按壓泡沫棒。
5、確定基材及泡沫棒干燥后施膠
由于基材類型較多,基材的干燥程度也各不相同。特別是南方夏天的雨季,為趕工期,在接縫潮濕的情況下施膠,后期接縫內(nèi)部的水分揮發(fā)會(huì)滲入到膠體,出現(xiàn)起泡現(xiàn)象。因此要求在基材及泡沫棒完全干燥后施膠。
6、避免鉚釘刺破泡沫棒
接縫設(shè)計(jì)部位如果有鉚釘固定的設(shè)計(jì),安放時(shí)需要避免鉚釘扎破泡沫棒;必要時(shí)面向鉚釘部位的泡沫棒可以開個(gè)缺口。
7、避免注膠過程中混入氣泡
工人在施膠的過程中,膠槍移動(dòng)速度過快或者反復(fù)地刮膠會(huì)有氣泡混入到膠體內(nèi)。因此建議工人施膠過程中,均勻地移動(dòng)膠槍,豎縫應(yīng)選擇沿接縫從下往上打膠,避免因操作不當(dāng)混入氣泡。
8、較淺接縫切割泡沫棒填充
現(xiàn)場施膠過程中,接縫深淺不一。對于較淺的接縫,如果將整個(gè)泡沫棒按壓填入膠縫,會(huì)導(dǎo)致泡沫棒破損,產(chǎn)生氣泡。因此對于淺的接縫,可以將泡沫棒從中間割開,切割面朝下使用,避免泡沫棒漏氣出現(xiàn)起泡現(xiàn)象。
三、結(jié)語
硅酮耐候密封膠在現(xiàn)場使用出現(xiàn)起泡的問題,與現(xiàn)場施工環(huán)境、工藝等因素有著密切聯(lián)系。因此在硅酮耐候密封膠的施工過程中,需要按照標(biāo)準(zhǔn)施工工藝流程進(jìn)行,并注意細(xì)節(jié)方面的問題。硅寶科技秉承“對客戶負(fù)責(zé)”的經(jīng)營理念,提供“一站式服務(wù)”,從密封膠選型到施工指導(dǎo),再到提供相應(yīng)的質(zhì)保和回訪,致力于為客戶提供系統(tǒng)的密封解決方案。
