春節長假即將來臨，各地都進入了節前準備階段。你的密封膠都妥善安放了嗎？有沒有想過，如果你對它不溫柔以待，它會讓你無法擔待。為了各位能夠安心過個假期，小編特別貼心的為您準備了良帖一篇——長假期間如何保存硅酮密封膠，讓您無憂無慮過長假，開開心心過大年。
1.冬季硅酮密封膠儲存有妙招
1.1 對于未開封的硅酮密封膠的儲存
未開封使用的硅酮密封膠應盡量儲存在干燥陰涼的室內，如項目現場不具備條件，則應充分做好遮雪、遮雨、遮陽等防護措施，密封膠在儲存過程中可以通過覆蓋帆布的方式避免密封膠溫度過低。硅酮密封膠在低至-20℃的環境下儲存，并不影響其性能，但在后期環境溫度回升（4℃以上）進行施工前，一定要保證硅酮密封膠的溫度也已經恒定回升至4℃以上，避免密封膠溫度和施工溫度差別較大引起的應用問題。
1.2 對于已開封未用完的硅酮密封膠的儲存
已經開封的密封膠相對于未開封的密封膠在儲存過程中就有更多的注意事項，那么如何更好的使用開封后的密封膠，并保證較好的使用效果，單雙組分的儲存也存在著差異。
1.2.1 雙組分硅酮密封膠
雙組分硅酮密封膠常遇到的儲存問題是一桶B組分打開只使用了部分，剩余的部分該如何儲存及再次使用？
通常B組分的主要成分為固化劑，一旦接觸空氣就會發生固化。因此B組分開桶使用若有剩余，可將原本置于表面的覆蓋薄膜整理干凈后以緊貼膠體表面的形式進行覆蓋，然后使用桶內包裝的壓覆泡沫按壓隔絕空氣。該種方法可以盡量的避免B組分的固化，但是表面仍會因為接觸過空氣而出現結皮的現象，對于該種現象，再次使用時，可以將表面已經結皮的B組分用鏟刀刮掉后進行使用。

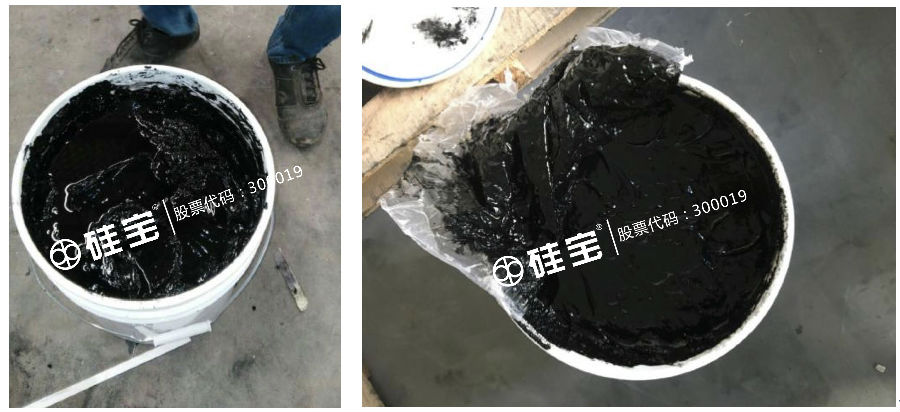

B組分表面結皮
對于雙組分打膠機上未使用完的雙組分硅酮密封膠。A、B組分可帶桶直接放置于打膠機上，通過打膠機壓盤進行有效密封，這時壓盤需要向下壓緊，管道內壓力排空，排氣閥關閉。在打膠機停機之前，應單獨使用A組分進行沖槍，確認沖洗干凈無黑絲，避免殘留B組分在管道內可能固化增稠造成堵塞，并對打膠機進行必要的檢查和確認。待春節結束開工后，按質量控制流程做好充分確認后，可以正常使用。
1.2.2單組分硅酮密封膠
已開封未使用完的單組分硅酮密封膠，可用塑料膠嘴封住打開部位，擠出部分密封膠會充滿整個膠嘴。膠嘴中的密封膠會因為接觸空氣而逐步固化，促使后端未完全使用的密封膠避免與空氣接觸，因此后端密封膠不會出現固化，可以繼續使用。春節結束開工后，更換塑料膠嘴，并將固化端的硅酮膠去除，重新更換膠嘴即可繼續使用。
2. 密封膠安全度過儲存期后如何施工
密封膠在冬季的停工期一般為15-30天，之后需要開展年后施工，接下來給大家支招，再次施工要注意什么。
2.1單組分密封膠施工注意要素：
1. 單組分密封膠在使用之前需要再次對密封膠的包裝進行檢查，保證密封膠在保質期內進行使用；
2. 年后處于冬春季節交替時段，全國各地溫差較大，對于目前常見的鋁板幕墻，由于鋁板的熱膨脹系數較大，容易產生起鼓的現象，在施膠過程中應采取一定措施進行避免，如：盡量避免在溫度較高或較低的溫度施膠。耐候密封膠施膠流程中，需要避免泡沫棒的填充過程中被刺破出現起泡問題；

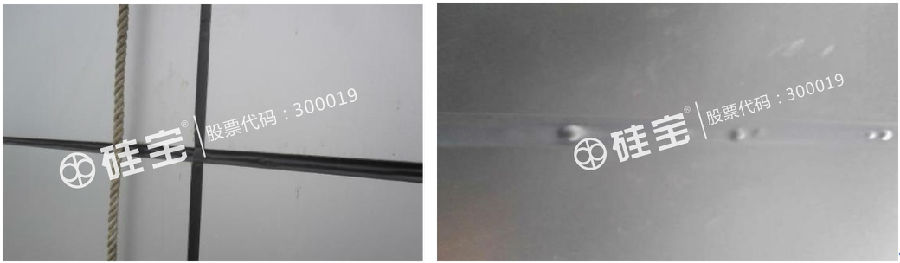

密封膠起鼓、起泡
3. 年后施工的時間段，現場溫度仍然較低，并沒有達到標準的養護溫度，因此在施打密封膠之后，就需要適當的延長養護時間，條件允許時進行加溫加濕處理，并對粘結基材進行剝離粘結測試。
2.2 雙組分密封膠施工注意要素：
1. 雙組分密封膠在長期停工后使用時，由于溫度相對于夏季偏低，A組分可能會出現增稠的現象，對于該種現象應該增大打膠氣壓，保證施膠的均勻性。B組分由于長時間放置，會出現在B組分桶表面漂油的現象，在使用之前應使用棍棒等工具將B組分混攪均勻后再行使用。
2. 對于混合均勻的雙組分密封膠，需要進行蝴蝶試驗、拉斷測試、蛇形試驗以及剝離粘結性測試等，以確保密封膠與基材的粘結性。
由于硅酮密封膠的固化與環境中的溫度、濕度有較大關系，季節交替、溫差較大時應該更加關注有關的問題。千里之堤潰于蟻穴，儲存對于廣大客戶來講是不起眼的小問題，但如果不加重視，會對密封膠產生很大影響，所以應該重視，從各個方面規避風險，保證密封膠達到最佳的使用效果。
今天的技術帖就為您介紹到這，愿您度過愉快的假期！
知識拓展：
如何有效地避免鋁板幕墻接縫密封膠的起鼓？
https://mp.weixin.qq.com/s/on8g9LIiGMpLwKlwDUCI5g
如何有效地避免硅酮密封膠起泡？
https://mp.weixin.qq.com/s/XdcwbMaGLkUkyGr1UEIc-Q
中國成都高新區新園大道16號
guibao@cnguibao.com
