【技術專欄】中空玻璃那些事兒，你知道多少？
2020/4/30

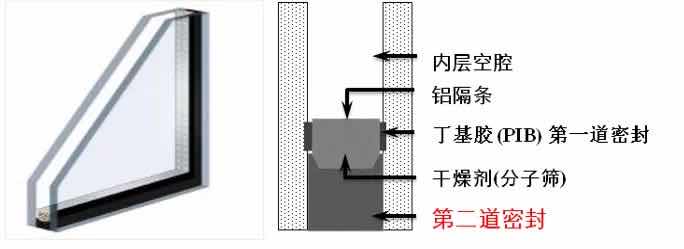

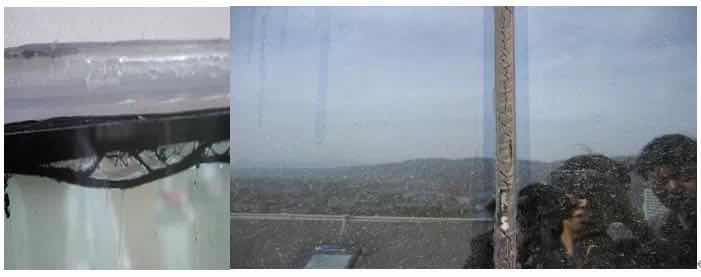

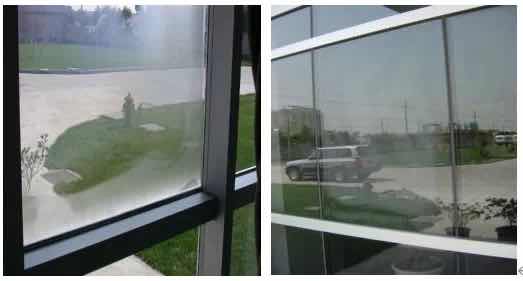

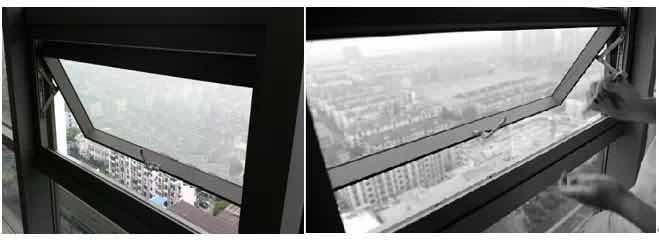

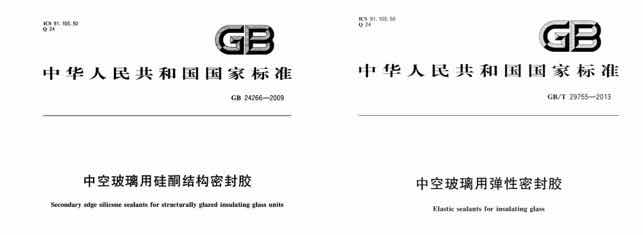

在建筑能耗中，由玻璃門窗造成的能耗占到了建筑總額能耗的50%左右。而玻璃占不同類型窗面積的70%～90%，具有外窗最大的導熱和輻射面積。因而，提高玻璃的節能性能，已經成為實現建筑節能的關鍵所在，其中中空玻璃在幾種建筑節能玻璃中保溫節能的效果最高。中空玻璃是由兩片或多片玻璃，以內部充滿高效分子篩吸附劑的鋁框間隔出一定厚度的空間，邊部兩邊用高強度密封膠粘合而成的玻璃組件。中空玻璃的空腔在最初是干燥的空氣填充，目前多用熱導率比空氣低的氬氣等氣體。中空玻璃的空腔厚度不應小于6mm，否則起不到保溫隔熱的作用。目前中空玻璃常見的空腔厚度為6mm、8mm、12mm、15mm和18mm等。中空玻璃功能失效主要分為兩種情況：玻璃破損或者密封失效。其中90%以上的中空玻璃失效是由密封失效引起的，密封失效主要是由于密封結構設計不合理、選材問題和密封膠密封不徹底等引起的。玻璃幕墻最大的安全隱患之一就是玻璃板片的脫落，造成中空玻璃外片脫落的原因較多：（1）密封膠施工質量管控不當，施工應嚴格按照密封膠標準施工工藝流程進行；（2）選用了劣質的硅酮密封膠或聚硫密封膠，其在長時間使用后會出現硬化、龜裂等問題，導致玻璃外片脫落；（3）密封膠尺寸不合理，中空玻璃密封膠的尺寸設計應滿足JGJ 102 《玻璃幕墻工程技術規范》中密封膠尺寸設計要求。中空玻璃起霧與玻璃質量、應用環境均有關系，但中空玻璃的密封效果對其影響最大，常見的中空玻璃邊角起霧現象主要是因為雙玻周邊中空膠施膠不均勻，有孔洞、有透空氣現象，導致邊角部位起霧。中空玻璃半面有起霧現象的主要原因是中空玻璃二道密封膠失效，或在施膠過程中存在混膠不均勻及清潔不到位所造成。密封膠選擇不當是造成中空玻璃“流淚”現象的原因：（1）充礦物油的密封膠會因為礦物油的遷移造成丁基膠溶脹；（2）劣質的丁基膠加入了過多的低分子量基料，造成材料軟化點低，在高溫環境下產生流淌。另外，在中空玻璃安裝過程中邊緣部位如果使用到的耐候膠為酸性或者填充了礦物油的產品也容易造成“流淚”現象。為確保中空玻璃的質量，提高節能和隔音效果，選擇優質的密封膠是最基本的保證。試驗證明，中空玻璃必須靠雙道密封來保證其優良的性能。對于雙道密封的中空玻璃，在選擇密封膠方面目前認識趨于統一：即第一道密封采用熱熔丁基密封膠，主要起到密封作用；第二道密封則由硅酮密封膠來完成，因其具有優良的彈性和對玻璃良好的粘結性能而起到輔助密封、并保持中空玻璃結構穩定的作用。硅酮用建筑密封膠材料目前已經在建筑行業得到廣泛應用，中空玻璃二道密封膠也以硅酮系列產品為主。但是門窗用中空玻璃密封膠與幕墻用中空玻璃密封膠具有一定區別，主要是由于應用部位的不同，中空玻璃工作的環境有差異。門窗用中空玻璃二道密封膠執行標準為GB/T 29755《中空玻璃用彈性密封膠》，幕墻用中空玻璃執行標準為GB 24266《中空玻璃用硅酮結構密封膠》，兩個標準分別針對不同應用環境對密封膠性能提出了相應的要求，因此需要根據用途選擇相應產品使用。同時密封膠產品還需符合標準GB/T 11944-2012《中空玻璃》中附錄B、附錄C對密封材料的要求。中空玻璃合片加工過程中，用膠之前需要先對雙組分密封膠做“蝴蝶試驗”、“拉斷試驗”、“蛇形試驗”。三種測試主要是為了確定密封膠混合的均勻性及密封膠固化情況是否正常，確認一切正常后再開始注膠并進行養護。建筑系統的用膠選擇及施工程序決定了整個建筑的使用效果，硅寶科技開發的中空玻璃密封配套產品，包括一道密封所使用丁基膠產品、二道密封的硅酮系列產品，并提供“一站式服務”工作，為客戶提供售前、售中、售后的全面服務，保障客戶最好的使用效果。
中國成都高新區新園大道16號
guibao@cnguibao.com
